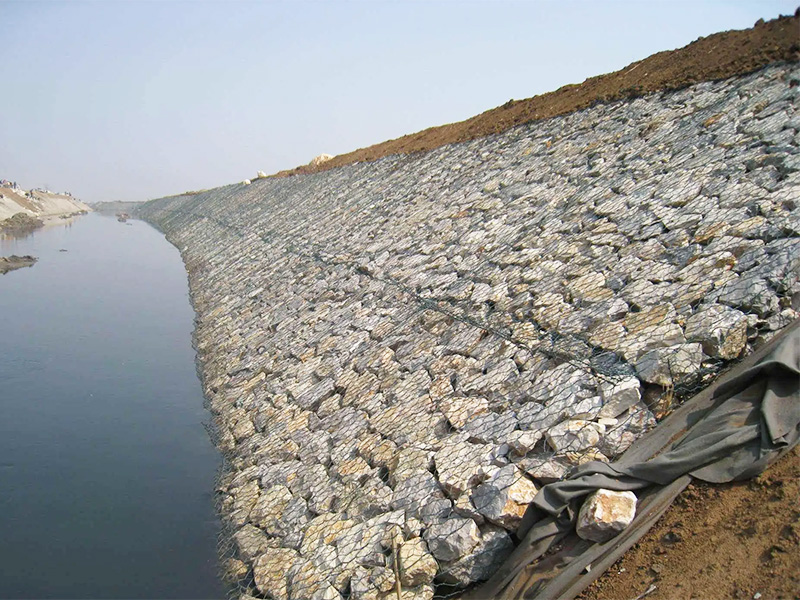

石籠網護岸南沙區水運工程施工講解

石籠網講解

1、原材料要求南沙區域材料豐厚，砂石料供應充裕。

可從市場上收購由水路或陸運至現場。

施工應挑選契合計劃及規范要求的原材料。

悉數用于工程的材料都要有產品合格證書，并應具有相應天分等級查驗單位出具的材料證書或?qū)嶒?yàn)報告。

2、本工程操控體系坐標體系選用北京坐標系，高程選用理論最失落面，施工前應樹立施工丈量網、點。

工程竣工后，應在護岸上設置恰當數量和耐久沉降位移觀測點。

有關技術要求按現行工作規范《水運工程丈量規范》JTJ203-2001實施。

分有些項工程技術要求

1、全體施工操控要求a榜首級棱體含拋填砂，超高拋至高程2.0m，天天拋填厚度操控在50cm以內，直至高程2.0m；

b施打排水板：

在拋填砂施工結束30天往后方可施打；

c卸掉超拋砂有些到榜首級棱體計劃操控高程1.0m，進行第二級棱體大袋裝砂、回填砂，操控高程2.6m施工，有必要在排水板施打結束30天往后可開始施工；

d第三級棱體小袋裝砂，操控高程4.3m，在第二級棱體施工結束30天往后進行；

e袋裝砂護面層施工在第三級棱體施工結束后即可開始，應由榜首級棱體開始向上逐漸施工；

以上施工工序應挨近查詢，并構成記載。

2、排水砂墊層施工排水砂墊層選用含泥量小于5%的中粗砂，拋填可選用砂泵吹填辦法進行，拋填需按5.2施工辦法所述超計劃標高至2.0m。

拋填時均勻平鋪，阻擋成堆，以避免構成淤積拱起。

回填有些高差均應操控在±50cm以內。

在回填過程中如發現淤泥有些拱起景象，宜減緩施工，并嚴峻操控回填砂的高差。

回填后進行整平，以構成塑料排水板的施工條件。

整平宜選用輕型機械，平坦度過錯應操控在±10cm內。

3、塑料排水板的施工在砂墊層結束后將場合整平，在拋填砂施工結束30天往后方可進行塑料排水板的施工。

塑料排水板呈正方形安頓，距離為1.5m，選用B型板。

塑料排水板的施工應分區進行，各分區面積不大于5000m2，應標出分界線，編制安排打設次序。

施工嚴峻按《塑料排水板施工規程》JTJ/T256-96中的有關規則進行。

塑料排水板的質量應契合《塑料排水板質量查驗規范》JTJ/T257-96中質量要求。

暫時堆積在施工現場的塑料排水板應堆積規整、避免雨淋、避免日曬。

需求長期貯存時，應挑選在倉庫或有超卓維護條件的場合。

塑料排水板打設深度應貫穿淤泥，并進入臥砂層或其它較好土層起碼1.0米，詳見斷面。

打設時塑料排水板回帶長度不得跨越500mm，且回帶的根數不宜跨越打設總根數的5%，剪斷塑料排水時，其顯露長度應大于200mm。

塑料排水板平面方位容許過錯±100mm，筆直度容許過錯1.5%。

施工時應查看每根板的施工狀況，當契合查驗規范時方可移機打設下一根，不然應在鄰近板位處補打。

塑料排水板應超出砂墊層頂面200，上層構造物履蓋排水板時，應將顯露有些割。

4、大袋裝砂的施工充砂袋選用聚丙烯紡織物，單位分量為132g/m2過錯±20%，編絲寬度≥1.5mm，抗拉強度：

徑向≥750N/50mm；

縱向≥850N/50mm。

聚丙烯織造物經紫外線長期照耀強度會老化下降，故要求袋布具有一定的抗老化才調，其陽光下露3個月內的強度政策不該低于80%，原材料在運送和貯存過程中應避免紫外線照耀。

袋布拼接可選用錦綸線縫制，拼接處折迭3層，寬度約5～10cm，縫3道線；

也可選用粘結劑粘結，粘結有些寬度為10cm，粘結部位寬為10cm，粘結部位的各項強度政策應大于袋布強度的90%，充砂袋的制造技術簡略，不需求大型機械設備和大的場合，既可在現場制造，也可以在后方制造。

大砂袋選用含泥量不大于20%的砂各種砂均可，充砂袋在橫向應為全體即一個無缺的織造袋，每層充砂袋的橫向規范可取決1.5～2.5m，縱向規范取10～20m，厚度為50～60cm。

充砂袋上層與底層的接縫應錯開，不得重合。

充砂袋的面積較大，為確保充填后充砂袋的平坦度操控在±10m計劃內，可在袋體上多開袖口，且方位要恰當。

若充砂袋1次充填厚度達不到50cm，可采作2次充填或其它辦法，若充砂袋位于水下，排水固結較慢，則應進行2次充填，或充填時加大壓力，以推進排水，加速充填物的固結。

上層充砂袋寬度較小，厚度應抵達50cm，并應在2層充砂袋間做成凹凸槽，以添加其安穩性。

每層充泥袋施工結束后，應查看其寬度，以確保岸構成后抵達計劃斜度，并進行丈量，以確保充砂袋的方位精確。

5、土工布鋪設備工土工布的鋪設備工應遵照現行工作規范《土工織物使用技術規程》JTJT239-98的規則實施。

土工布選用聚酯絳綸機織土工布，土工布的開裂強度縱向、橫向均要求抵達5.6～7.9kN/m，單位面積分量450g/m2，鋪設土工布前，應對砂墊層進行整平，其有些高差：

水下不大于200mm，陸上不大于100mm。

土工布的徑向不得有接縫，相鄰兩塊土工布應搭契合，搭接長度：

水下不小于1000mm；

陸上不小于500mm，土工幣徑向首要受力方向應筆直于堤岸軸線方向鋪設，頂部接近原有土堤堤腳向下卷入不小于1m，底端緊貼袋裝砂護腳內坡面沿泥面卷入不小于2m。

土工布應接緊、鋪平，避免發作皺折。

6、小袋裝砂的施工裝砂袋單位面積質量＞30g/m2，抗拉強度≥10KN/m；

沙的規范政策，填料選用中砂或中粗砂，其含泥量操控在10%以內。

填充飽和度為85%，充填后的干土重度應抵達14.5KN/m3以上。

關于充砂后露有些的袋體則使用防老化聚丙烯織造物，其在陽光下露20個月的強度不該低于通常聚丙烯織造物強度政策的80%。

應悉數選用防老化聚丙烯織造物。

原材料在運送和貯存過程中應避免紫外線照耀。
